✨一、扫描电子显微镜（SEM）介绍

扫描电子显微镜（SEM）是利用二次电子和背散射电子信号，通过真空系统、电子束系统和成像系统获取被测样品本身的各种物理、化学性质的信息的一种分析仪器，随着科学技术水平的提高，其放大倍数，可达几十万倍，分辨率可达纳米级别，是形貌和成分分析领域极其重要的一种工具。

✨二、常规项目形貌、能谱点扫、能谱线扫、能谱面扫（mapping）；可镀金，非磁、弱磁、强磁样品均可拍摄。

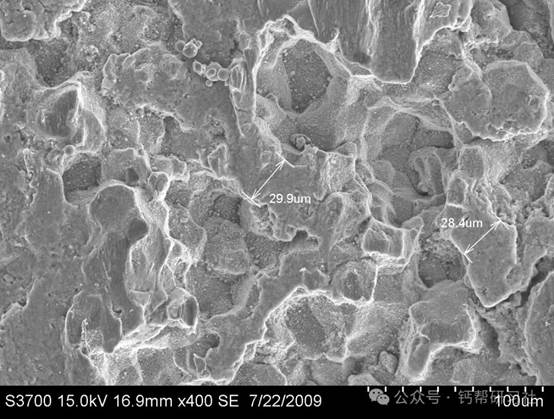

💡1、形貌：仪器放大倍数范围是100倍-20W倍，常规样品可以拍摄到8-10W倍，导电性不好或磁性样品大于8W倍可能会不清晰。

💡2、能谱：SEM能谱一般只能测C（含C）以后的元素，（B元素也能做，但是不准），需要注意的是制样时待测元素不能与基底成分有重合，如果要测C元素，样品不要分散到含C的基底上，可以分散到硅片，锡纸上，如果要测Si元素，注意不要制样到硅片上。
💡3、镀金：为了保证拍摄效果，一般导电差或强磁性的样品都需要镀金之后进行拍摄。含铁、钴、镍、锰等磁性元素均为磁性样品，吸铁石能吸起来为强磁，吸铁石吸不起来为弱磁；有些材料对外不表现磁性，但加磁场后容易磁化，受热后磁性增强。

✨三、制样要求：

💡1、块体:直接用导电胶粘在样品台上测试，若需拍块体/薄膜截面，需明确截面制备方法，一般可以采用剪刀裁剪和液氨脆断两种方式:

💡2、液体:用移液枪取样品超声后的悬浊液，滴一滴于硅片或锡纸上，自然风干/红外灯烘干，烘干后将硅片或锡纸用导电胶粘在样品台上测试

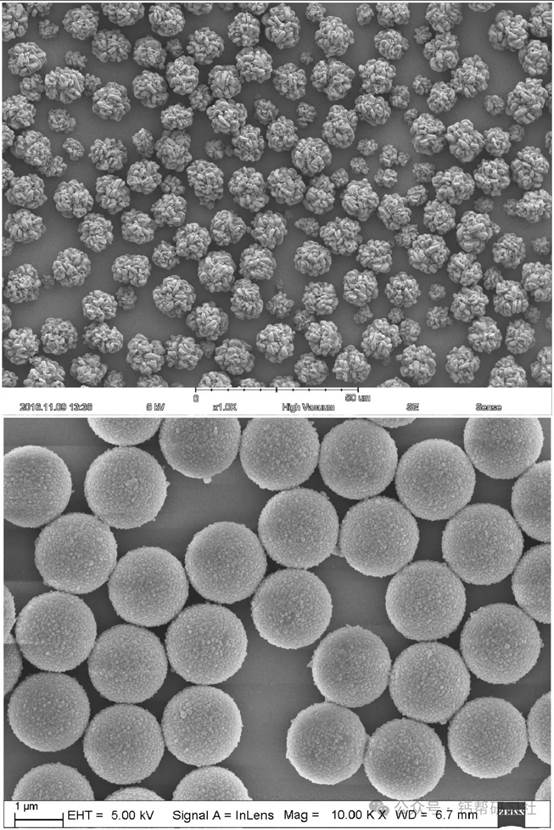

💡3、粉末:(1)直接用导电胶粘在样品台上测试;(2)乙醇分散制样取少量样品于离心管中，加入一定量无水乙醇(或水)，室温超声5-10min，随后采用2种液体的制样方式制样测试。

💡4、生物组织类:样品制备需要在高真空环境下对微生物进行固定、冷冻、或脱水，并进行喷金处理。例如，菌丝类的样品，一般样品脱水50%~100%乙醇用冷冻干燥机干燥的方法，最后金处理，可以获得样品皱缩小、高分辨率的SEM图像。
