拉曼光谱（Raman Spectroscopy）基于一种非弹性散射现象—拉曼散射，这项非破坏性技术因其一系列优点在化学、材料科学、生物医学和环境科学等多个领域得到广泛应用。

一、拉曼的基本原理

拉曼光谱（Raman）技术基于拉曼散射效应，即光子与物质分子发生非弹性碰撞后，散射光频率发生偏移的现象。其核心原理为：

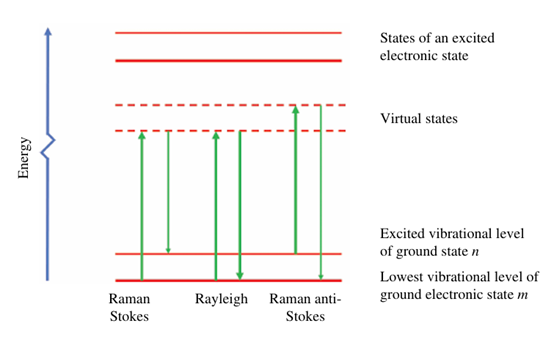

入射光与分子相互作用：入射光子（频率ν₀）与分子碰撞后，部分光子能量转移至分子振动能级（斯托克斯线，频率ν₀-Δν），或从分子振动能级吸收能量（反斯托克斯线，频率ν₀+Δν）。

想象一下，拿着一束光（通常是激光）去照射一个物体。这束光就像一群带着能量的小球，它们会和物体里的分子发生“亲密接触”。

大多数小球只是“弹弹跳跳”就离开了，没有获得能量也没有损失能量（弹性碰撞），这就是瑞利散射；但有一小部分小球在和分子“互动”后，带走或者留下一些能量（非弹性碰撞），然后以不同的颜色（波长）反射回来，这就是拉曼散射。

其中损失能量的小球频率会变小，波长变长，颜色会偏向红色，因此这种现象被称为“红移”，对应斯托克斯线；而获得能量的小球频率会变大，波长变短，颜色会偏向蓝色，因此这种现象被称为“蓝移”，对应反斯托克斯线。

这些反射回来的光，就包含了物体内部分子的信息，这就是拉曼光谱的来源。

分子“指纹”与拉曼位移：每个分子都有自己的结构和振动方式，就像每个人都有独特的指纹一样。

散射光与入射光的频率差（Δν）对应分子振动/转动能级变化，拉曼光谱能够捕捉到这些振动信息，形成特征光谱峰，反映化学键类型及分子结构。

拉曼散射强度约为瑞利散射的10^-6，需通过高灵敏度探测器捕捉。其优势在于无需样品预处理、非破坏性、高空间分辨率，尤其适用于极性物质（如水）含量高的样品分析。

二、拉曼的技术应用

1. 材料科学

二维材料表征：MoS₂层数分析、ReS₂各向异性研究（偏振拉曼成像）。

纳米复合材料：碳纳米管/聚合物界面应力传递效率分析。

催化材料：Co-Mo/Al₂O₃催化剂中Mo多聚物含量与加氢脱硫选择性线性相关。

2.生物医学

药物分析：β-兴奋剂（克伦特罗）检出限低至2 μg/L，尿液样本检测时间

3.化学与食品安全

农药残留：表面增强拉曼技术（SERS）检测莱克多巴胺（0.1 mg/L）。

食品掺假：植物油中非法添加剂（如苏丹红）快速筛查。

环境监测：水污染中重金属离子（如Hg²⁺）痕量检测。

三、拉曼的测试细节

1. 仪器组成

拉曼光谱仪的核心模块包括：

激光光源：常用波长532 nm、785 nm，需根据样品荧光特性选择（如785 nm可减少生物样品荧光干扰）。

光学探头：物方数值孔径（NA≥0.33）决定信号收集效率，手持式设备采用摄远结构缩小体积。

分光系统：Czerny-Turner结构光栅光谱仪为主流，消像散设计可大幅提升分辨率。

探测器：面阵CCD（动态范围28000:1）结合Binning模式增强弱信号检测。

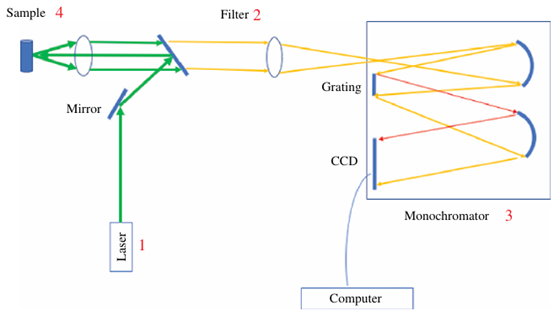

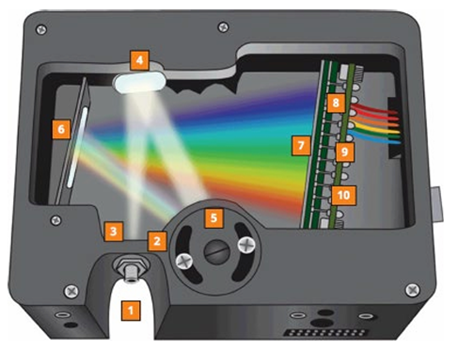

手持式拉曼系统：1-3：入口，4：光学镜面，5：光栅架，6：聚焦镜，7-10：探测器。

2. 样品制备

常规方法：固体样品可直接测试，液体需避免挥发（如密封载玻片）。

SERS基底：金属纳米粒子（如Au/Ag溶胶）产生的等离子体共振效应可将信号增强10⁶–10¹²倍；植酸钠稳定剂可提升基底稳定性至4个月以上。

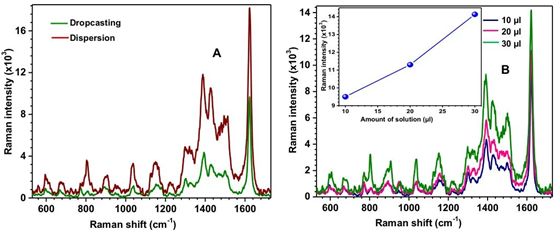

优化策略：滴涂法比分散法更易形成均匀纳米粒子层，30 μL溶液体积下信号最强。

3. 参数设置标准

光谱范围：常规为150–3200 cm^-1，覆盖有机/无机物特征峰。

分辨率：高分辨模式下需平衡光栅刻线密度与探测器灵敏度。

激光功率与积分时间：生物样品宜用低功率（

四、图谱信息解读

1. 关键参数物理意义

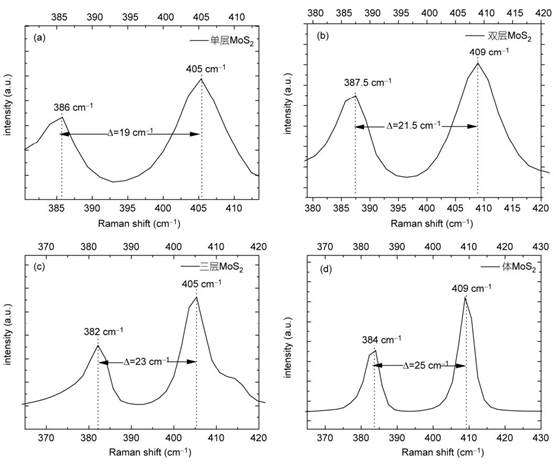

峰位（Raman Shift）：直接对应分子振动模式。例如，MoS₂的E_2g和A_1g峰间距（Δ19–25 cm^-1）可判断层数。

峰强度：与物质浓度正相关。

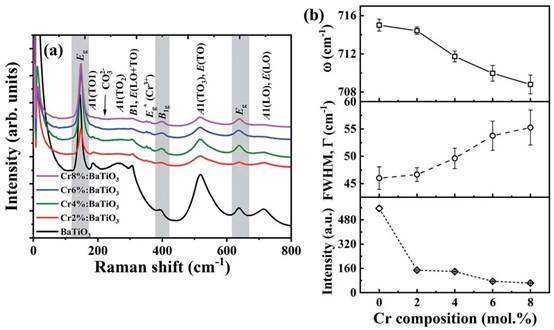

半峰宽（FWHM）：反映晶体缺陷或应力。Cr掺杂BaTiO₃中，FWHM随掺杂量增加而增大，指示晶格畸变。

2. 典型物质特征峰数据库

碳材料：单壁碳纳米管D峰（1350 cm^-1）与G峰（1580 cm^-1）强度比（I_D/I_G）反映缺陷密度。

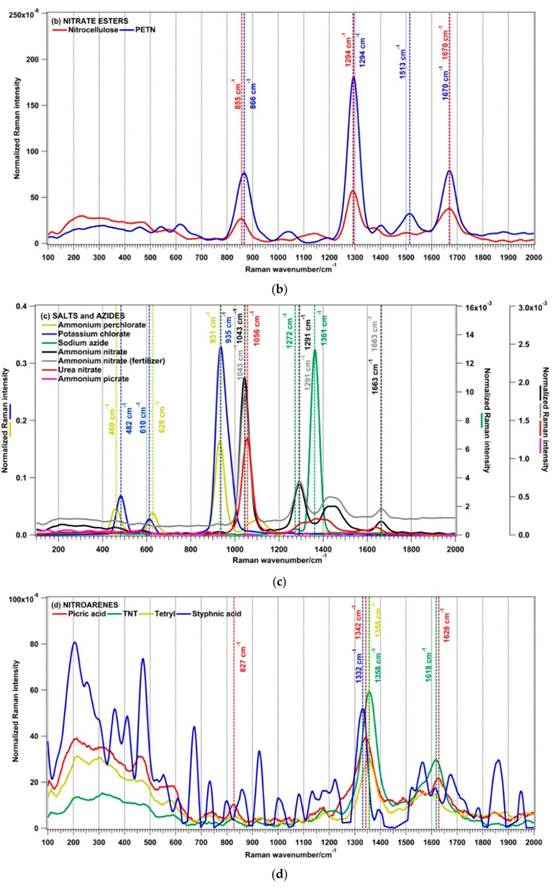

爆炸物：硝酸酯类（850 cm^-1）、硝基芳烃（1340 cm^-1）具有特异性峰。

药物分子：如降糖药片通过特征峰匹配可实现真伪鉴别（灵敏度100%，准确度96.36%）。

五、案例分析

案例1：WTe₂薄膜热稳定性研究

DOI: 10.7498/aps.71.20220712

实验背景：WTe₂作为拓扑材料，其热稳定性对器件应用至关重要。

图谱解析

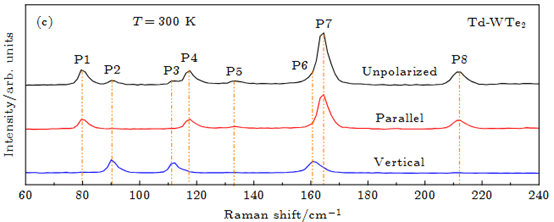

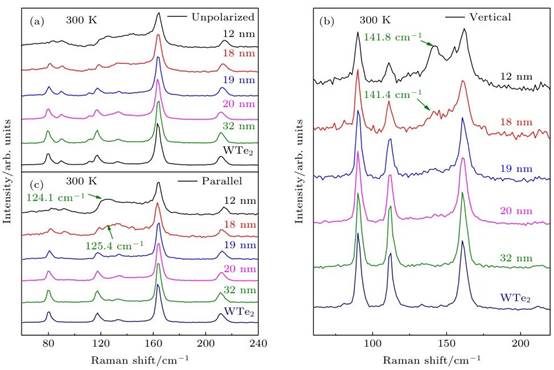

厚度依赖性（下图a）：当WTe₂的厚度超过19 nm时，WTe₂/Ti异质结的拉曼光谱与WTe₂单晶纳米片的拉曼光谱基本一致，且未观察到新的拉曼峰出现，这表明在该厚度下，异质结及其界面并未发生显著变化。然而，随着WTe₂层的厚度减小至18 nm，两个特征拉曼峰P4（约117.5 cm^-1）和P5（约133.7 cm^-1）开始减弱。当WTe₂层的厚度进一步降至最薄的12 nm时，P4和P5峰几乎无法分辨，在约141.8 cm^-1的位置附近似乎出现了微弱的新峰。

垂直偏振拉曼光谱（图b）：当WTe₂的厚度小于19 nm时，除了在P2（约90 cm^-1）、P3（约112 cm^-1）和P6（约161 cm^-1）处出现WTe₂的特征拉曼峰外，还明显观测到了新峰的出现，即波数约为141.8 cm^-1（12 nm）和141.4 cm^-1（18 nm）。这些新峰并不属于WTe₂的特征峰，且由于金属材料通常不表现出极化率的变化，因而没有拉曼振动，因此这些新峰也不来源于Ti层。推测这些新的拉曼峰很可能来源于一种新的物质。

平行偏振拉曼光谱（图c）：当WTe₂的厚度降低到18 nm和12 nm时，在约125 cm^-1和124 cm^-1的位置分别出现了新的拉曼峰。在先前的研究中，Ti与CdTe、GeTe和PbTe₂等二维材料的界面会发生界面反应并形成Ti_xTe_1-x，且组分会随着退火温度的变化而变化。因此，这些新的拉曼峰很可能是由于WTe₂与Ti之间的界面反应而产生的。

热稳定性机制：较厚薄膜（>20 nm）因层间耦合增强，峰位稳定性（如P3，P4，P5峰）提升，适用于高温器件。

案例2：SERS检测染料分子（R6G与MB）

DOI: 10.7498/aps.72.20221958

实验背景：痕量染料检测在环境监测中具有重要意义。

图谱解析：

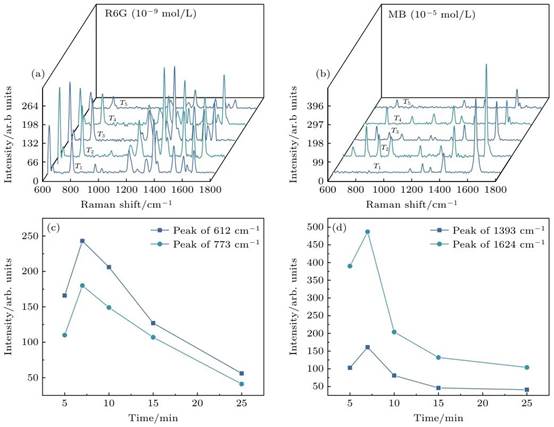

R6G（10^-9 mol/L） ：612 cm^-1（C-C环呼吸振动）和773 cm^-1（C-H弯曲振动）峰强度随时间衰减。

MB（10^-5 mol/L）：1393 cm^-1（C-N伸缩振动）和1624 cm^-1（芳环振动）峰强度在30分钟内下降50%。

结论：SERS基底可稳定检测染料分子，但需控制检测时间以避免光降解。
